Manyetik Tablada Çoklu İş Parçası Bağlama: Seri Üretimde Doğru Yerleşim Nasıl Yapılır?
Seri üretimde CNC freze tezgâhında en büyük zaman kaybı çoğu zaman talaş kaldırmada değil, bağlama ve sökmede yaşanır. Küçük ve orta ölçekli iş parçalarını teker teker mengeneye bağlamak yerine, manyetik tablada aynı anda birden fazla parçayı sabitlemek setup süresini önemli ölçüde kısaltır. Ancak bu avantajdan gerçekten yararlanmak, parçaları tabla üzerine doğru yerleştirmeyi gerektirir.
SN Magnet, İzmit/Kocaeli'de CNC tezgâhları için elektro-permanent (EPM) ve elektromanyetik manyetik tabla üretir; her marka manyetik tablanın tamir ve revizyonunu da yapar. Bu yazıda çoklu iş parçası bağlamada doğru yerleşimin nasıl yapılacağını ve sık yapılan hataları anlatıyoruz.
Çoklu Parça Bağlamanın Avantajı Nereden Gelir?
Manyetik tablada tutma, mekanik sıkma elemanlarına değil, kutuplardan iş parçasına geçen manyetik akıya dayanır. Bu sayede tabla üzerine kaç parça sığıyorsa hepsi aynı anda ve tek komutla bağlanabilir; cıvata sıkma, pabuç ayarlama ya da sıra sıra mengene kapatma gibi adımlara gerek kalmaz. Setup süresine etkisini Frezelemede Manyetik Tabla ile Setup Süresini Azaltmak yazımızda ayrıntılı ele aldık.
Kural 1: Her İş Parçası Yeterli Kutbu Örtmeli
Manyetik akı bir kutuptan çıkıp iş parçasının içinden geçerek komşu kutba döner. Bir iş parçası tabla üzerinde çok az kutbun üzerine denk geliyorsa, o parça için kurulan manyetik devre zayıf kalır ve tutma gücü düşer. Çoklu bağlamada bu durum tek parçalı bağlamadan daha kolay gözden kaçar, çünkü dikkat tüm yerleşime dağılır.
Genel kural: her iş parçası en az 6x6 kutuplu bir alanı örtecek şekilde konumlandırılmalıdır. Bu şartı sağlamayan küçük parçalar — özellikle 200x200 mm'nin altındaki ölçülerde — yetersiz manyetik devre nedeniyle daha kolay kayabilir; bu boyuttaki parçalar düşük paso ve dikkatli, kontrollü işleme ile çalışılmalıdır. Küçük parçaları tabla kenarına veya kutuplar arasındaki ayırıcı çizgiye denk getirmemeye de özen gösterin.
Kural 2: Kesme Kuvvetini Parçalar Arasında Dengeleyin
Aynı anda işlenen parçalardan biri diğerlerinden daha ağır bir paso alıyorsa, o parçanın üzerindeki kesme kuvveti dengesiz dağılır ve en zayıf tutulan parça kaymaya en yatkın olandır. Mümkünse aynı operasyonda işlenen parçaları benzer boyut ve malzemede gruplandırın; farklı kalınlıktaki parçaları aynı pasoda karışık bağlamaktan kaçının.

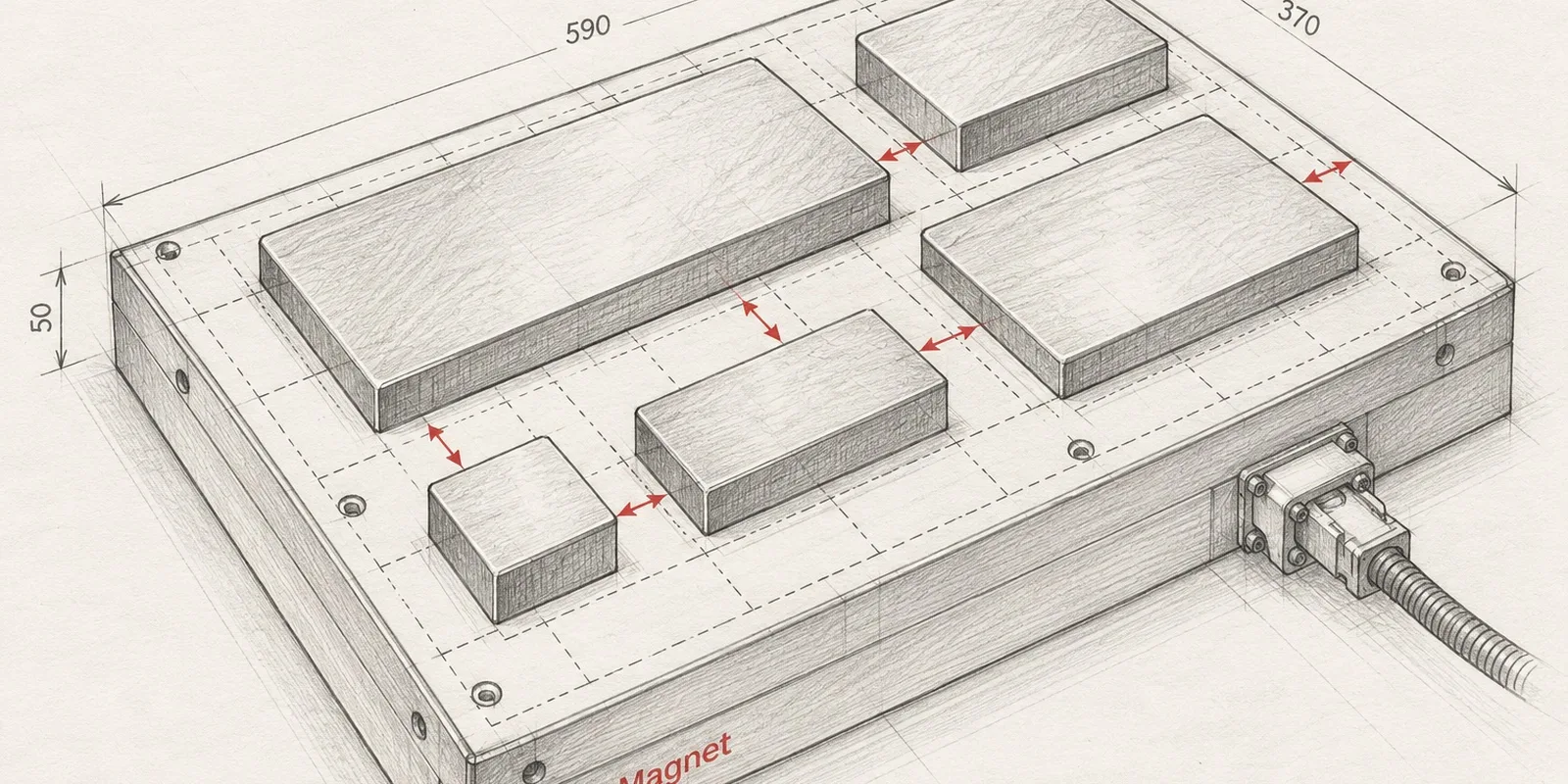

Kural 3: Parçalar Arası Boşluğu Planlayın
Parçalar birbirine çok yakın yerleştirildiğinde takımın erişimi kısıtlanır; çok uzak yerleştirildiğinde ise tablanın kutup alanı verimsiz kullanılır. Yerleşim planlanırken takım çapı, ilerleme yönü ve talaş tahliyesi için yeterli boşluk bırakılmalı, aynı zamanda tablanın kutup düzeni de göz önünde tutulmalıdır.
Ham veya Düzensiz Alt Yüzeyli Parçalarda Çoklu Bağlama
Döküm ya da kesim sonrası alt yüzeyi düzgün olmayan parçalarda çoklu bağlama daha dikkatli planlanmalıdır: her parçanın altında kalan hava boşluğu farklı olabilir, bu da parçalar arasında tutma dengesizliğine yol açar. Bu tür iş parçalarında kutup uzatmaları kullanılarak her parçanın tablaya daha dengeli oturması sağlanabilir; uzatma seçimi parçanın geometrisine göre yapılmalıdır.
Standart Tabla Ölçüsü Çoklu Bağlamayı Nasıl Etkiler?
Tabla ölçüsü ve kutup sayısı, aynı anda kaç parçanın verimli şekilde bağlanabileceğini belirler. SN Magnet'in CNC uygulamaları için standart ölçüleri:
- 370x370 mm / 25 kutup
- 370x590 mm / 40 kutup
Daha büyük çalışma alanı ya da farklı bir kutup düzeni gerekiyorsa özel ölçü manyetik tabla 7 iş gününde, 2 yıl garantiyle üretilir.
EPM ile Çoklu Bağlamada Hız Avantajı
Elektro-permanent (EPM) manyetik tablada kısa bir enerji darbesiyle mıknatıslanma sağlanır; tabla işleme boyunca elektrik çekmeden tutmaya devam eder. Çok sayıda parçanın art arda bağlanıp sökülmesi gereken seri üretimde bu, her döngüde zaman kazandırır. SN Magnet elektromanyetik tablalarında da elektrik yalnızca aç-kapa anında, yaklaşık 2 saniye kullanılır.
Pratik Kontrol Listesi
- Her iş parçasının en az 6x6 kutuplu bir alanı örttüğünden emin olun; 200x200 mm altındaki parçaları düşük paso ve kontrollü işleyin.
- Parçaları boyut ve malzemeye göre gruplandırın.
- Takım erişimi ve talaş tahliyesi için parçalar arasında yeterli boşluk bırakın.
- Ham veya düzensiz yüzeyli parçalarda kutup uzatması ihtiyacını değerlendirin.
- Tabla yüzeyini ve parçaların alt yüzeyini bağlamadan önce temizleyin.
- Tablayı açtıktan sonra ilk parçada bağlamayı kontrol edin, ardından seriye geçin.
Sıkça Sorulan Sorular
Tabla üzerine kaç iş parçası sığdırabilirim?
Bu, parça ölçüsüne, tabla boyutuna ve kutup yapısına bağlıdır; her parçanın en az 6x6 kutuplu bir alanı örtmesi önceliklidir.
Farklı boyuttaki parçalar aynı anda bağlanabilir mi?
Teknik olarak mümkündür, ancak kesme kuvveti dengesi açısından benzer boyut ve malzemedeki parçaları gruplamak daha güvenlidir.
Çoklu bağlamada tutma gücü düşer mi?
Her parça kendi kutup grubundan beslenir; doğru yerleşimde (en az 6x6 kutup örtümü) tek parça bağlamaya göre belirgin bir kayıp olmaz. 200x200 mm altı küçük parçalarda bu şart sağlanamayabilir, bu durumda kontrollü işleme gerekir.
Parçanıza uygun tablayı birlikte belirleyelim
Ölçü, malzeme ve tezgah bilginizi gönderin — mühendislik ekibimiz 24 saat içinde uygun tabla tipini ve fiyatını bildirsin.
Setup Süresini Etkileyen Diğer Faktörler
Gerçek zaman kazancı; parça sayısına, parça geometrisinin karmaşıklığına ve tabla üzerindeki yerleşim düzenine göre değişir. Basit, düz tabanlı parçalarda kazanç en yüksek seviyededir; karmaşık geometrili parçalarda ek hizalama adımları gerekebileceği için kazanç oranı değişkenlik gösterir.
Tekrarlanabilirlik ve Hata Azaltma
Manyetik tabla, sabit bir referans yüzeyi sunduğu için parçadan parçaya konumlama tutarlılığını artırır. Bu, sadece zaman kazancı değil, aynı zamanda operatör hatasına bağlı yanlış konumlama riskinin azalması anlamına da gelir.
Yatırımın Geri Dönüşü
Setup süresindeki kısalma, özellikle çok sayıda küçük seri veya sık parça değişimi yapan atölyelerde tezgah kullanım oranını (makine verimliliği) doğrudan artırır. Kesin zaman kazancını değerlendirmek için mevcut setup sürenizi ve parça hacminizi paylaşmanız, somut bir karşılaştırma yapmamıza yardımcı olur.
