CNC Freze Tezgahında Manyetik Tabla Montajı: Adım Adım
Manyetik tablanın CNC freze tezgahına doğru monte edilmesi, hem işleme hassasiyeti hem de tablanın uzun ömürlü çalışması için belirleyicidir. Aşağıdaki adımlar genel bir kurulum akışını özetler; tezgaha ve tabla modeline göre üretici talimatları esas alınmalıdır.
1. Tezgah Tablasının Kontrolü
Montajdan önce tezgah tablasının yüzeyi temizlenmeli ve düzlemsellik açısından kontrol edilmelidir. Tezgah yüzeyinde çukurluk, çapak veya kir varsa, manyetik tabla ile tezgah arasında mikro düzeyde boşluklar oluşur ve bu durum işleme hassasiyetini etkiler.
2. Hizalama
Tabla, tezgahın eksenlerine (X-Y) paralel olacak şekilde hizalanmalıdır. Bu genellikle bir komparatör (dial indicator) yardımıyla tablanın kenarının tezgah hareketine göre taranmasıyla yapılır. Hizalama hatası, işlenen parçalarda paralellik ve dikeylik toleranslarında sapmaya yol açar.

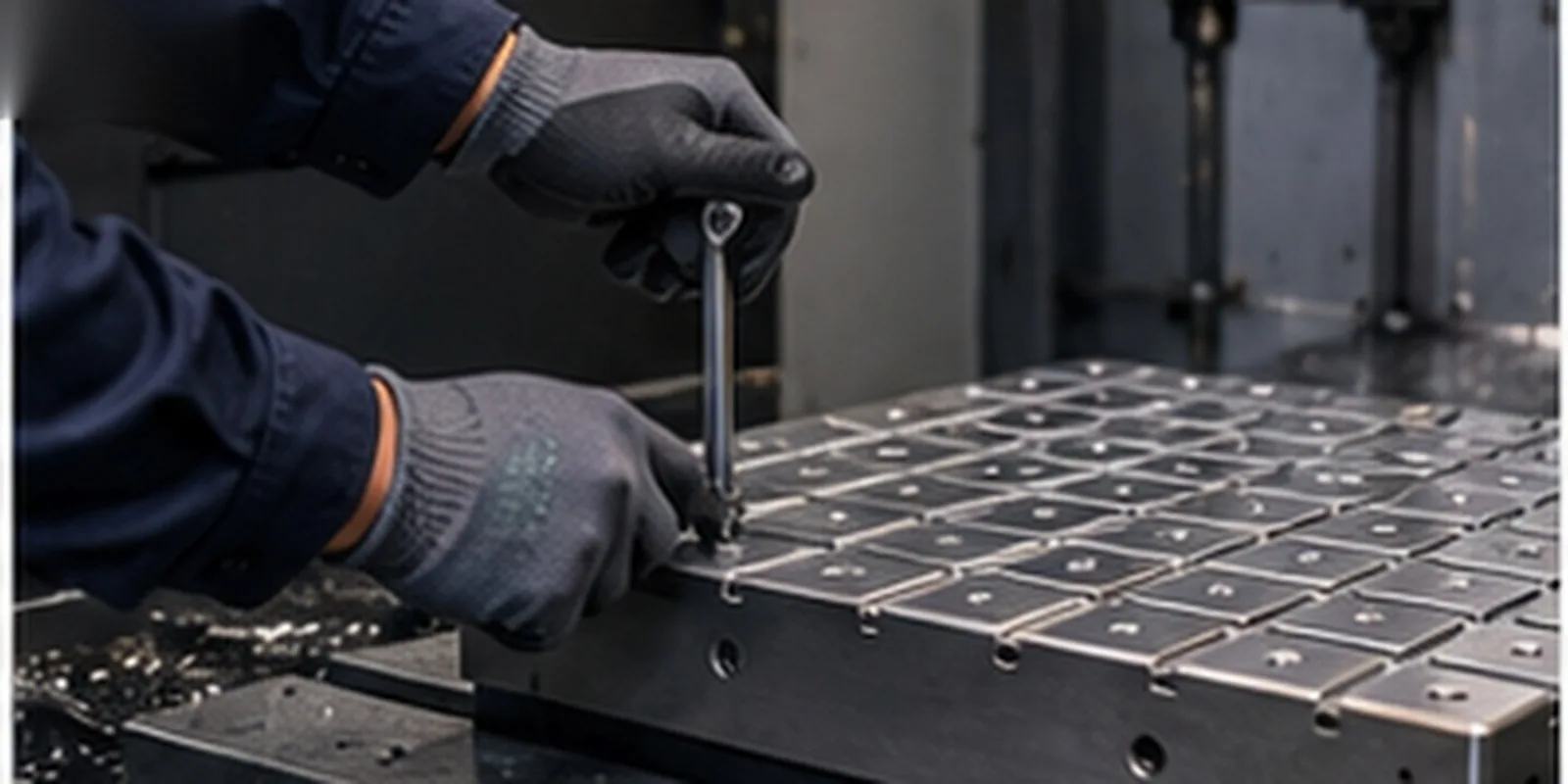

3. Mekanik Sabitleme
Tabla, tezgah tablasına genellikle cıvata ve T-yuvası bağlantı elemanlarıyla sabitlenir. Sabitleme torku üretici talimatlarına uygun şekilde ve simetrik bir sırayla (çapraz sıkma) uygulanmalıdır; tek taraflı aşırı sıkma tablanın hafifçe bükülmesine neden olabilir.
4. Elektrik Bağlantısı
Kontrol ünitesi, tesisin voltaj ve faz yapısına uygun şekilde bağlanmalıdır. Bağlantı öncesi tesisin voltaj bilgisinin (220V tek faz veya 380V üç faz) doğru olduğu teyit edilmeli, topraklama bağlantısı ihmal edilmemelidir.
5. İlk Kullanım Kontrolleri
Kurulumdan sonra, gerçek bir işleme öncesinde düşük riskli bir test parçasıyla tutma gücü kontrol edilmelidir. Kontrol ünitesinin tutma/bırakma fonksiyonlarının doğru çalıştığı, gösterge ışıklarının beklenen durumu yansıttığı teyit edilmelidir.
6. Periyodik Kontrol
İlk kullanımdan sonraki ilk birkaç hafta içinde bağlantı cıvatalarının tork değerinin korunduğu ve tabla hizalamasının değişmediği kontrol edilmelidir; titreşimli çalışma koşullarında bağlantı elemanları zamanla gevşeyebilir.
